旋轉沖削工具
旋轉沖削工具
旋轉沖削工具是通過刀具的旋轉轉化為切削的力而進行工作。本公司研制的旋轉沖削刀具，是一個操作簡單的異形孔加工刀具，本工具適用一般車床、CNC自動車床、加工中心、鉆床等設備，可加工盲孔，通孔有規則或不規則的多邊形，除了加工標準的六角、正方孔，也可定制星形、花鍵等其它特殊形狀。

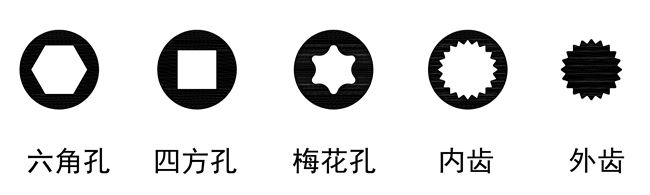

可加工形狀

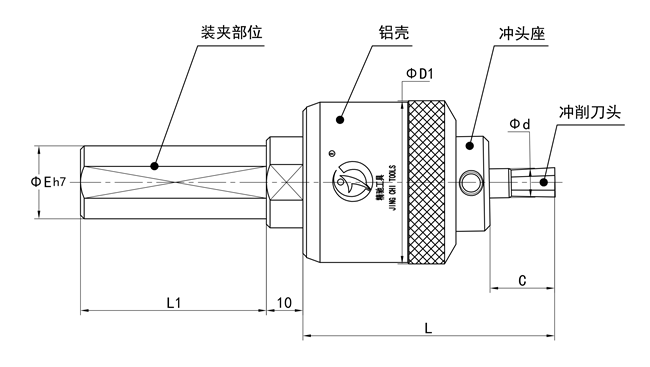

產品圖紙

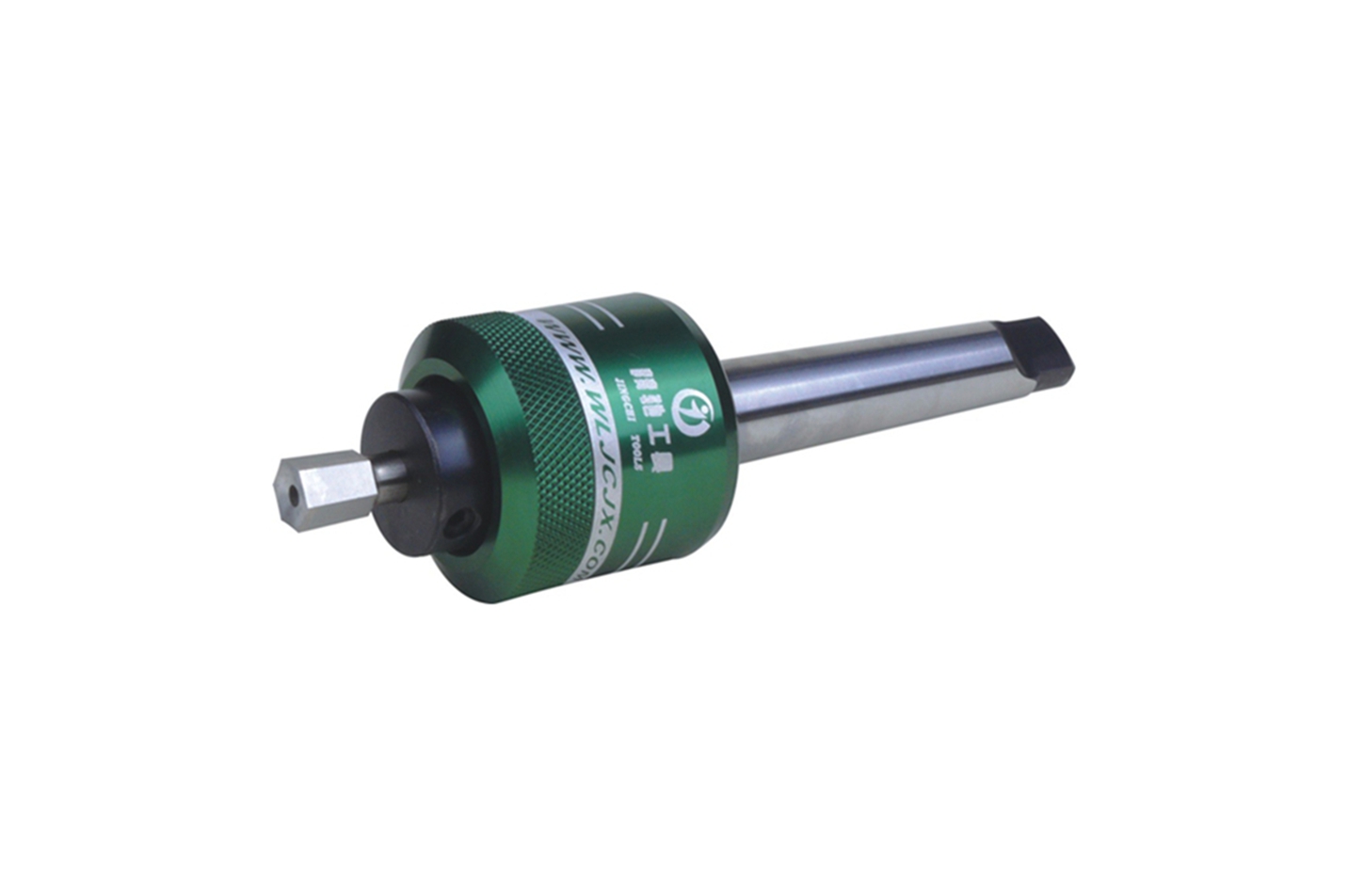

莫氏錐度
產品數據
| 產品規格 | 尺寸 | 沖頭型號 | ||||
| 裝夾部位 | D1 | d | L | C | ||
| KC-CX08AM2 | 莫氏2號 | 45 | 8 | 70 | 18 | KC-CT08-*** |
| KC-CX08AM3 | 莫氏3號 | |||||
| KC-CX08AM4 | 莫氏4號 | |||||
| KC-CX08A12 | φ12×40 | |||||
| KC-CX08A16 | φ16×50 | |||||
| KC-CX08A20 | φ20×60 | |||||
| KC-CX08A25 | φ25×60 | |||||
| KC-CX16(A/B)M3 | 莫氏3號 | 62 | 16 |
112/ 152 |
A=40 B=80 |
KC-CT16(B)-*** |
| KC-CX16(A/B)M4 | 莫氏4號 | |||||
| KC-CX16(A/B)A16 | φ16×50 | |||||
| KC-CX16(A/B)A20 | φ20×60 | |||||
| KC-CX16(A/B)A25 | φ25×60 | |||||

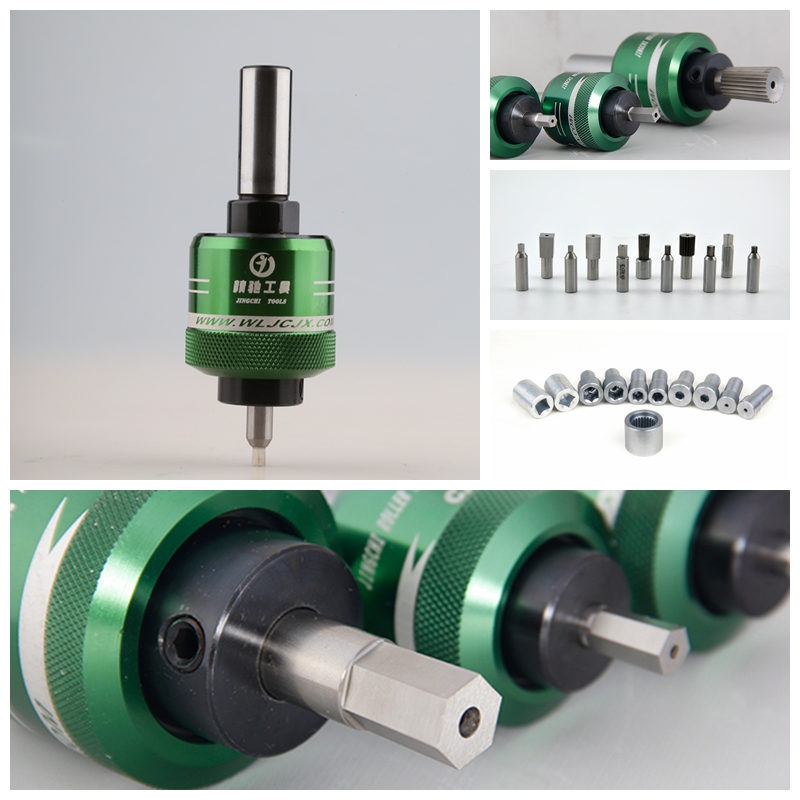

產品展示
